Натискате бутона, а в отговор чувате само щракване или изобщо нищо. Когато мотоциклетът не пали, първата мисъл често е за акумулатора, но стартерната система включва поне девет елемента, всеки от които може да спре процеса. В тази статия ще разгледаме как работи електрическата схема от инфографиката, каква е ролята на всяка част и как да търсите причината логично, вместо да сменяте части наслуки.
Как работи стартерната система на мотоциклета

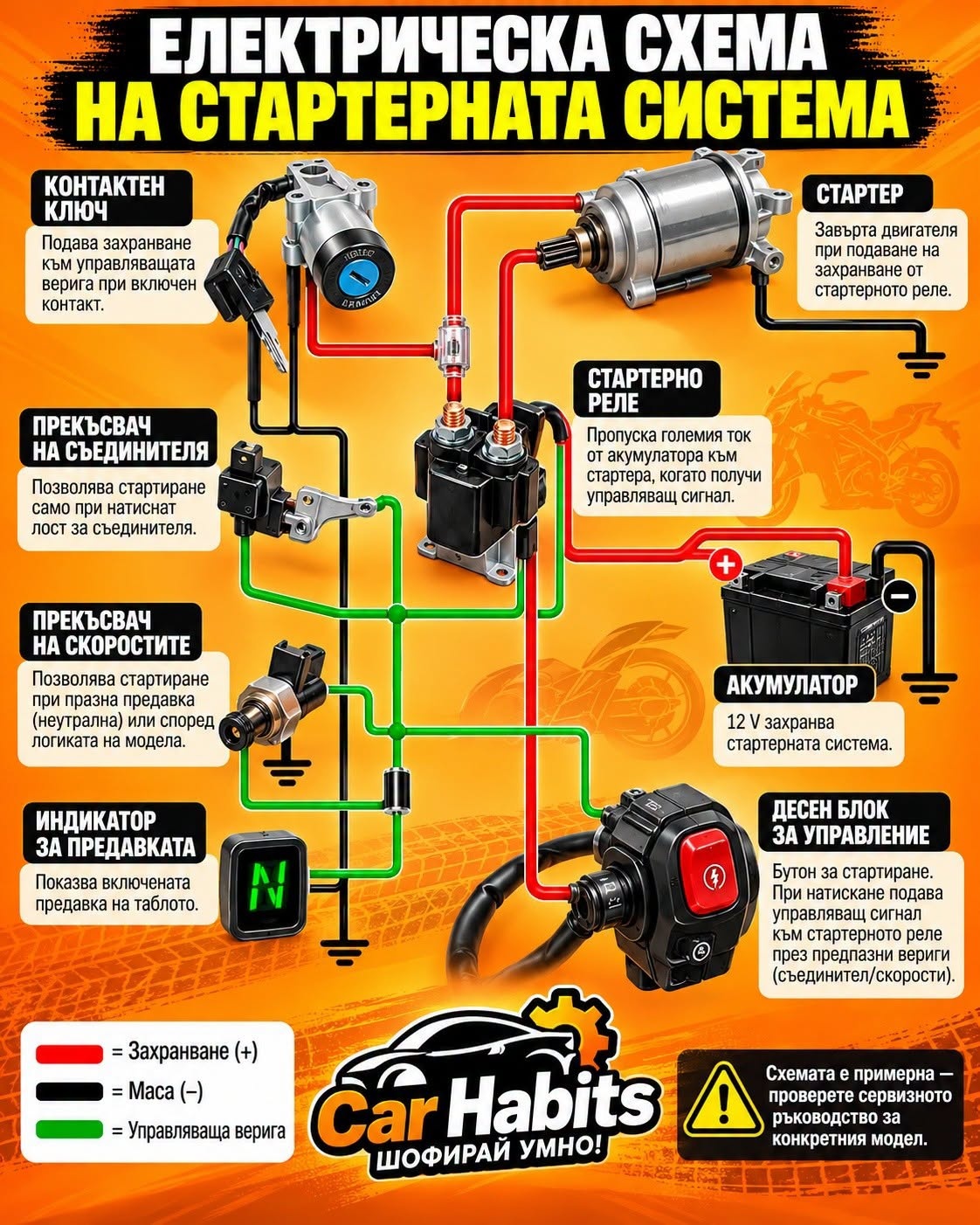

Схемата се състои от две вериги. Първата е силовата: дебел кабел носи голям ток от акумулатора през стартерното реле до стартера. Втората е управляващата: тя минава през ключа, предпазителя, бутона и защитните прекъсвачи и казва на релето кога да се включи. На инфографиката захранването (+) е в червено, масата (−) в черно, а управляващата верига – в зелено. Повече за принципа на стартерния електродвигател можете да прочетете в Уикипедия.
9-те основни части и тяхната роля
- Контактен ключ – подава захранване към управляващата верига при включен контакт.
- Предпазител – пази веригата при късо съединение или прекомерен ток. Сменя се само с предпазител със същия номинал и след като е открита причината за изгарянето.
- Стартер – електродвигател, който завърта двигателя, когато получи захранване от релето.
- Стартерно реле (соленоид) – пропуска големия ток от акумулатора към стартера, когато получи управляващ сигнал.
- Акумулатор – 12-волтовият източник, който захранва цялата система.
- Прекъсвач на съединителя – при много модели позволява стартиране само при натиснат лост на съединителя.
- Прекъсвач на скоростите – отчита неутралната предавка и позволява стартиране според логиката на конкретния модел.
- Индикатор за предавката – показва включената предавка на таблото.
- Десен блок за управление – съдържа бутона за стартиране, който подава сигнал към релето през защитните вериги.
Защо мотоциклетът не пали: диагностика по симптом
Когато мотоциклетът не пали, звукът при натискане на бутона е най-добрата подсказка:
- Нищо не се случва, таблото не свети – проверете акумулатора, главния предпазител, клемите и контактния ключ.
- Таблото свети, но няма звук – вероятно управляващата верига е прекъсната: бутон, авариен прекъсвач, прекъсвач на съединителя или на неутралната предавка, или самото реле.
- Чува се щракване, но стартерът не върти – релето работи, но токът не стига до стартера. Чести причини са слаб акумулатор, окислени клеми, лоша маса или износени контакти в релето.
- Стартерът върти бавно – обикновено акумулаторът е изтощен или връзките имат голямо съпротивление.
- Стартерът върти нормално – електрическата част е наред, а причината е в горивото, запалването или компресията.
Ако проблемът е периодичен и понякога мотоциклетът не пали, а друг път стартира нормално, търсете разхлабени или окислени конектори. Десният блок за управление и връзките около релето са изложени на влага и вибрации, затова там такива неизправности се срещат често.
Акумулаторът: най-честият виновник
Светлините и таблото могат да работят нормално дори при акумулатор, който няма сила да завърти стартера. Причината е, че стартерът изисква многократно по-голям ток. Проверете напрежението в покой с мултиметър и вижте колко пада то при опит за стартиране. При оловните акумулатори около 12,6 V в покой обикновено означава добър заряд, но при литиевите стойностите са различни, затова следвайте указанията на производителя.
Мотоциклетите често стоят с месеци през зимата и акумулаторът постепенно се разрежда. Поддържащо зарядно устройство решава този проблем. Ако батерията се разрежда и по време на каране, проверете зарядната система – принципът е сходен с този при алтернатора на автомобила.
Защитните прекъсвачи и честите изненади
Много пъти мотоциклетът не пали просто защото е включена предавка, лостът на съединителя не е натиснат докрай, аварийният прекъсвач на десния блок е в положение OFF или страничната стойка е спусната при модели с такава защита. Индикаторът за предавката също помага: ако показва предавка, а сте в неутрална, проблемът може да е в датчика или окабеляването. Самата индикация обаче не доказва причината за отказа на стартера.
Какво да не правите
- Не заобикаляйте защитните прекъсвачи с джъмпери за постоянно. Те ви пазят от потегляне с включена предавка.
- Не слагайте по-голям предпазител, защото „старият изгаря“. Така рискувате пожар в окабеляването.
- Не свързвайте кабели по цвят без схема. Как да разчитате цветовете на кабелите, обяснихме в отделна статия.
- Не въртете стартера дълго без прекъсване, за да не прегрее.
Какво да запомните
- Когато мотоциклетът не пали, първо слушайте: тишина, щракване или бавно въртене подсказват различни причини.
- Акумулаторът, клемите и масата са най-честите виновници.
- Използвайте електрическата схема от сервизното ръководство за конкретния модел.
